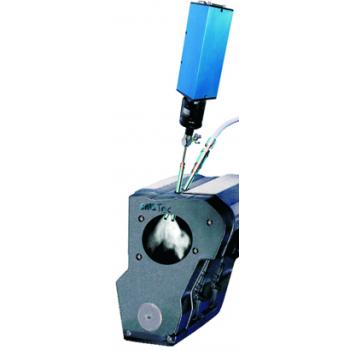

发动机燃烧高速成像系统CCD-Cam
CCD-Cam是一种高分辩率成像系统,主要直接用于燃烧气室内燃油扩散方面的研究。因此研究的目标必须具有可自闪光功能，但它也可以用于捕获柴油机的火焰传播而不需要额外的照明。通过使用彩色相机配备的软件可提供颗粒物质量及温度检测功能。今天的CCD技术已经成为发动机研发过程中不可缺少的一部份。没有可视化的测量技术，研发任何一款新概念发动机已经变成不可能。在发动机的喷射雾化分析中，这项新技术本身已被证明必不可少。配合管窥镜及传统的燃烧分析，可以获得喷射雾化过程中的照片、形状等参数。
- 产品性能
- 技术参数
- 应用领域
- 测量原理
- 图片
●目前CCD技术受到CCD芯片中UV紫外光性能的限制。由于燃烧光谱中相当大一部份位于UV光谱段，这使得CCD技术仅适合用于部份发动机燃烧分析。然而，由于具有非常高的光学分辩率，因此特别适合用于发动机喷射雾化分析，即使很小的液滴也可以区分开。结合照明单元及特别设计用于发动机台架的软件， CCD-Cam是一种“即插即用”的测量系统，仅要求使用者输入发动机具体的技术参数。
●高视觉分辩率;
●易于处理;●适合用于大量产品研发;
●测试台架应用:
- 触发 / 时钟输入
- 可和其它装置同步使用
- 基于角序及时序
●在一个软件屏幕时同可时进行视频及缸压显示
分辩率: 1360 * 1024 像素
采集频率: 18- 22 Hz
存储量 未限制
冷光源 150 W闪炼强度: 2-5 mJ
接口 以太网/PCI
光谱波长 380-950nm
信号源:连续性光源或频闪观测仪模式
●用于内燃机喷雾及燃烧研究
